项目概况
本项目针对严重单侧半面短小症(CFM)患者，构建了包含PEEK颧弓-窝部件、Co-Cr-Mo合金髁突及钛钉的个性化TMJ假体模型。通过模拟极限咬合工况，定量评估了假体植入前后颅颌面骨骼的应力分布与变形情况，验证了植入物设计的力学安全性。
核心成果展示

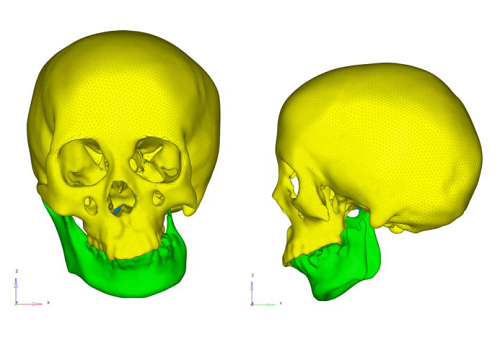

术前模型：最大变形0.105mm，位于患侧下颌骨末端，结构刚度较弱。

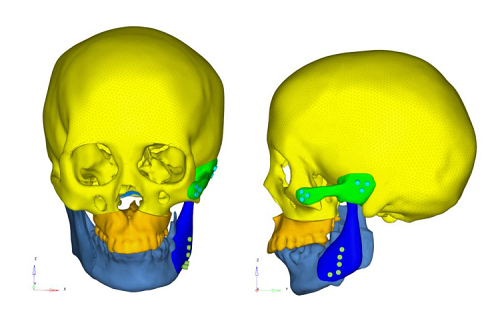

术后模型：最大变形降至0.057mm，位于健侧冠突，整体稳定性提升。
| 评价指标 | 术前数值 | 术后数值 | 改善效果 |
|---|---|---|---|
| 健侧下颌冠突变形 | 0.100 mm | 0.057 mm | ↓ 43.0% |
| 患侧下颌末端变形 | 0.105 mm | 0.024 mm | ↓ 77.1% |
| 下颌假体最大应力 | - | 17.7 MPa | 安全 (<<520MPa)< /td> |
临床价值
“仿真结果表明，定制化TMJ假体不仅恢复了面部对称性，更在力学层面显著提高了颅骨的咬合刚度。假体及螺钉的峰值应力远低于材料屈服极限，确保了长期植入的安全性。”
—— 资深生物力学工程师

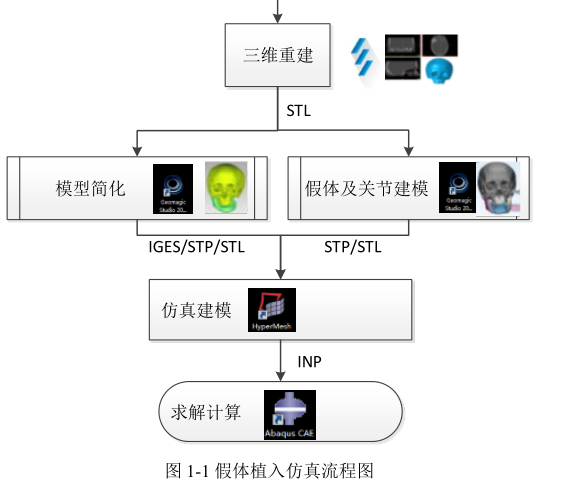

技术路线
1
三维重建与手术设计
基于CT数据在Mimics中重建骨骼模型，并在3-matic中设计截骨与假体植入方案。
2
网格划分与材料赋值
在Hypermesh中进行四面体网格划分(共130万单元)，并根据文献赋予骨骼与假体材料属性。
3
工况载荷模拟
模拟双侧极限咬合工况，施加颞肌、咬肌、翼内肌等主要咀嚼肌群的收缩载荷。
